武漢恒美斯液壓機電設備有限公司

--專業生產規格40、71、140、180的力士樂液壓油泵

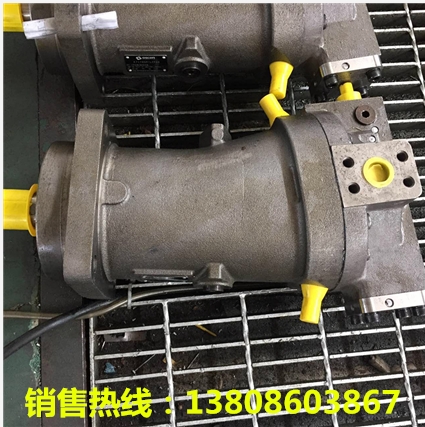

--力士樂液壓油泵PV7-1X/10-14KD0-16是一種高壓型開式回路柱塞泵

隨著靜壓支承技術的進展，進而發展了一種靜壓支承配油盤，在配油盤配油窗口的外周（或內周）專門開設了一組靜壓支承，在缸體與配有盤平面之間形成一層穩定的油膜。在配油機構運轉的配油面間是要承受很高的壓力和相當高的相對滑動速度。所以，配油部位的直徑就需要盡可能小（配油窗口的中徑可以小于柱塞的分布圓直徑），還要避免金屬直接接觸。這樣一來，配油窗口、內外密封帶的半徑便不可隨意選取（避免組裝時的不統一）。如果內外密封帶或配油窗口過寬，就會將缸體推開，漏損劇增，甚至不能工作。

消除困油現象的措施是在齒輪端面兩側板上開卸荷槽。困油區油腔容積增大時，通過卸荷槽與吸油區相連，反之與壓油區相連。卸荷槽的形式各種各樣，有對稱開口、不對稱開口，有開圓形盲孔卸荷槽。外嚙合齒輪泵，它具有結構簡單，制造方便，價格低廉，自吸能力強，維修容易和對油液的污染不敏感等特點。尤其是低壓齒輪泵，被許多大型船舶用作滑油泵，為船舶柴油發電機原動機的自帶滑油泵，船舶主機凸輪軸滑油泵及燃油泵等等。但在使用上發現了故障多，壽命低，引起了我們的關注。

并且這種型式的柱塞大多做成空心結構,以減輕柱塞重量,減小柱塞運動的慣性力.采用空心結構還可以利用柱塞底部的高壓油液使柱塞局部擴張變形補償柱塞與柱塞腔之間的間隙,取得良好的密封效果.空心柱塞內可以安放回程彈簧,使柱塞在吸油區復位. 關于滑靴的結構，應該防止由于傾斜而引起密封帶出現偏磨，所以往往在密封帶外面加上一道斷開的外輔助支承面環帶。這樣，即使滑靴出現某些偏磨，也不會破壞滑靴的平衡設計，從而延長了滑靴的壽命。為了減小對滑靴底面的比壓，并防止由于壓力沖擊而引起滑靴底面沉凹的變形（這種變形引起松靴），常常在滑靴的密封帶內側加上一個或幾個內輔助支承環帶，為了不影響滑靴的支承力，并使密封環帶內側壓力迅速伸展，內輔助支承面在圓周上是斷開的。

A2FM1000/60W-VZH010

A2FO10/61B064

A2FO160/61B052

A2FO160/61B058

A2FO180/61B051

A2FO180/61B058

A2FO200/63B05

A10VSO28DFL1A12N00

A10VSO45DFL1A12N00

A10VSO45DFL1A12N00

A10VSO45DFL1A12N00

A10VSO45DFL1A12N00

A10VSO140D31B12N00

A10VSO71DF1A12K27

A7VO160L63B01

A7VO160L3B011

A7VO160DB014

A7VO160EP/63B016

PV7-1X/25-30MC0-16

PV7-1X/16-20MC0-16

PV7-1X/10-14MC0-16

旁路流量控制閥可與限定工作流量（工作速度）范圍的中團式負載傳感控制閥一起設計。此種型式的齒輪泵回路，常用于限制液壓操縱以使發動機達最佳速度的垃圾運載卡車或動力轉向泵回路中，也可用于固定式機械設備。 齒輪油泵的工作壓力已接近柱塞泵，組合負載傳感方案為齒輪泵提供了變量的可能性，這就意味著齒輪泵與柱塞泵之間原本清楚的界限變理愈來愈模糊了。 合理選擇液壓泵方案的決定因素之一，是整個系統的成本，與價昂的柱塞泵相比，齒輪泵以其成本較低、回路簡單、過濾要求低等特點，成為許多應用場合切實可行的選擇方案。

為了減少隔擋處的磨損，就需要設置幾個盲孔，該盲孔在與一個壓油柱塞缸相通時，充滿壓力油液，在緊接著切斷時，孔內的油液這時就起著類似彈簧的作用，從而使配油盤接觸表面卸荷和改善潤滑條件。盲孔的尺寸設計通常取為：直徑1.5～2.0毫米，深度6～8毫米。

----作者：楊文倩（whhmsyy2019lxy）
